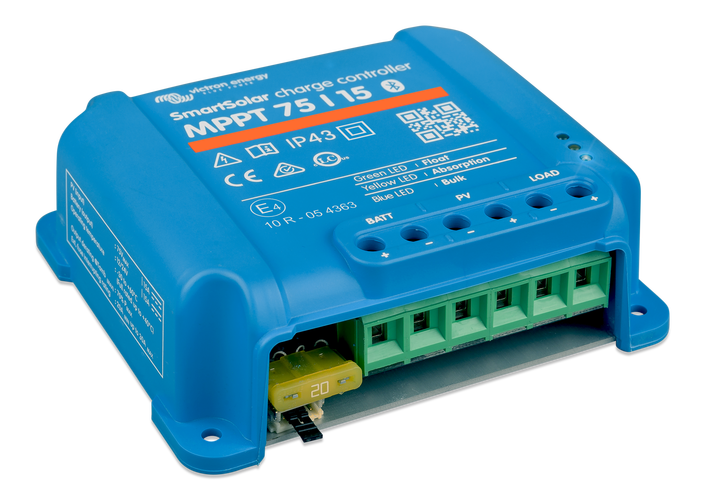

SmartSolar MPPT 75/15,

Bluetooth Smart integrato

La soluzione wireless per configurare, monitorare, aggiornare e sincronizzare i Regolatori di carica SmartSolar.

VE.Direct

Per la connessione dati tramite cavo al Color Control GX o ad altri dispositivi GX, al PC o ad altri dispositivi

Tracciamento del Punto di Massima Potenza ultra veloce (MPPT)

Specialmente in caso di cielo nuvoloso, quando l’intensità della luce cambia continuamente, un dispositivo di controllo MPPT ultra veloce
consentirà di potenziare la raccolta di energia fino al 30 % in più rispetto ai regolatori di carica PWM e fino al 10 % in più rispetto ai dispositivi
di controllo MPPT più lenti.

Uscita del carico

È possibile evitare l’eccesso di scarica della batteria collegando tutti i carichi all’uscita del carico. L’uscita del carico scollegherà il carico quando
la batteria si sia scaricata fino a una tensione predefinita (modello a 48 V: interfaccia con un relè).
In alternativa, si può scegliere un algoritmo di gestione intelligente della batteria: vedere Battery Life.
L’uscita del carico è protetta contro cortocircuito.

Battery Life: gestione intelligente della batteria

Quando un regolatore di carica solare non è in grado di ricaricare la batteria per tutta la sua capacità nell’arco di un giorno, spesso accade che
la batteria passa continuamente dallo stato di ‘parzialmente carica’ a quello di ‘fine scarica’. Questa modalità di funzionamento (assenza di una
regolare ricarica completa) può distruggere le batterie al piombo acido nel giro di settimane o mesi.
L’algoritmo BatteryLife tiene sotto controllo lo stato di carica della batteria e, se necessario, aumenta giorno per giorno la soglia di
scollegamento del carico (cioè scollega il carico in anticipo) fino a quando l’energia solare raccolta non sia sufficiente a ricaricare la batteria
quasi al 100 % pieno. Da questo momento in poi, la soglia di scollegamento del carico verrà modulata in modo da raggiungere la ricarica
completa circa una volta a settimana.

Algoritmo di carica della batteria programmabile

Temporizzazione giorno/notte e opzione di regolazione della luce

Sensore temperatura interno

Compensa le tensioni di assorbimento e di mantenimento in base alla temperatura

Rilevamento tensione batteria esterna e temperatura tramite Bluetooth opzionale

Si possono utilizzare un Rilevatore Smart Battery o un Dispositivo di controllo della batteria Smart BMV-712 per comunicare la tensione e la
temperatura della batteria a uno o più Regolatori di carica SmartSolar.

Funzione di recupero delle batterie completamente scariche

Inizia la carica persino se la batteria è stata scaricata fino a zero volt.
Si ricollega a una batteria agli ioni di litio completamente scarica, con la funzione di disconnessione integrata.

Dati tecnici MPPT 75/15:

• Tensione batteria (selezione automatica): 12/24 V
• Corrente nominale di carica: 15 A
• Potenza FV nominale, 12 V 1a,b): 220 W
• Potenza FV nominale, 24 V 1a,b): 440 W
• Potenza FV nominale, 48 V 1a,b): n. d.
• Max. corrente di cortocircuito FV 2): 15 A
• Disconnessione automatica del carico: Sì
• Max tensione FV a circuito aperto: 75 V
• Massimo rendimento: 98 %
• Autoconsumo – carico on: 12 V: 19 mA 24 V: 16 mA
• Autoconsumo – carico off: 12 V: 10 mA 24 V: 8 mA
• Tensione di carica “assorbimento”: 14,4 V / 28,8 V (regolabile)
• Tensione di carica “mantenimento”: 13,8 V / 27,6 V (regolabile)
• Algoritmo di carica: Adattativo a più fasi
• Compensazione temperatura: -16 mV / °C o -32 mV / °C
• Corrente di carico continua max: 15 A
• Tensione di disconnessione del carico: 11,1 V / 22,2 V / 44,4 V o 11,8 V / 23,6 V / 47,2 V o algoritmo Battery Life
• Riconnessione del carico per bassa tensione : 13,1 V / 26,2 V / 52,4 V o 14 V / 28 V / 56 V o algoritmo Battery Life
• Protezione: Corto circuito in uscita / Surriscaldamento
• Temperatura di esercizio: Da -30 a + 60 °C (uscita nominale massima fino a 40 °C)
• Porta di comunicazione dati: VE.Direct (consultare il libro bianco sulla comunicazione dei dati nel nostro sito web)
• Colore: Blu (R AL 5012)

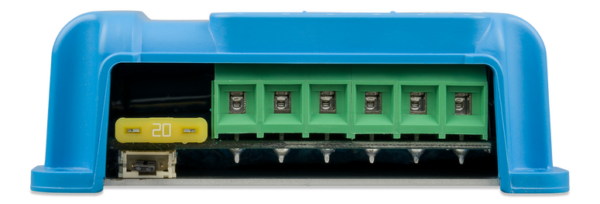

• Morsetti di alimentazione: 6 mm² / AWG10
• Categoria protezione: IP43 (componenti elettronici), IP22 (zona di raccordo)
• Peso: 0,5 kg
• Dimensioni (a x l x p): 100 x 113 x 40 mm
• Sicurezza: EN/IEC 62109-1, UL 1741, CS A C22.2
• Dati memorizzati: Tensione, corrente e temperatura della batteria, nonché corrente di uscita del carico, tensione del FV e corrente del FV.
• Numero di giorni di memorizzazione dei dati sulle tendenze: 46
